嵌入式工控機在火災自動報警系統中的應用

2019-11-19

隨著全球科學技術水平的不斷提升,信息技術被廣泛應用到建筑領域中,從而催生了“智能建筑”概念。智能建筑成為當今城市建筑群發展的主要代表,其自動化程度也在不斷提高.火災自動報警系統作為智能建筑中一個重要的消防安全系統,對保障居民的人身安全有著重要作用。

目前市場上的大多數火災自動報警控制器，其中心處理單元均采用單片機控制，單片機以其價格的絕對優勢，加之硬件簡單，便于維修等被廣泛應用，可謂物美價廉。但隨著系統容量的增加，單片機的處理速度及容量顯示不夠，對于復雜系統的軟件編程繁瑣、操作不便，尤其要進行報警平面圖的顯示時，這種控制器無法實現，必須要配一臺計算機，由此以工控機作為中央處理器的控制器應運而生，它以Windows作為操作平臺，采用高級語言編程，使得控制器具有良好的界面和更好的兼容性，克服了上述不足，其容量大，功能更強，能很好地適應市場需求。

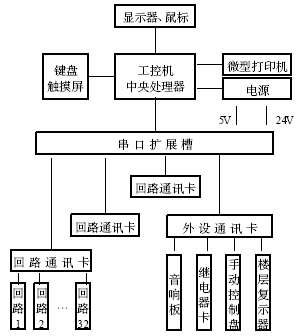

系統結構

火災自動報警系統由上位機、下位機以及溫度傳感器、離子感煙起、攝像頭等硬件裝置組成。其中，上位機（工控機）與小位機（單片機）通訊采用的RS485控制總線，以及下位機與溫度采集測點之間采用的總單線，并添加了獨立的火災遠程傳輸監控器，這樣傳輸距離遠且穩定性高。

產品技術特點

1.中央處理器

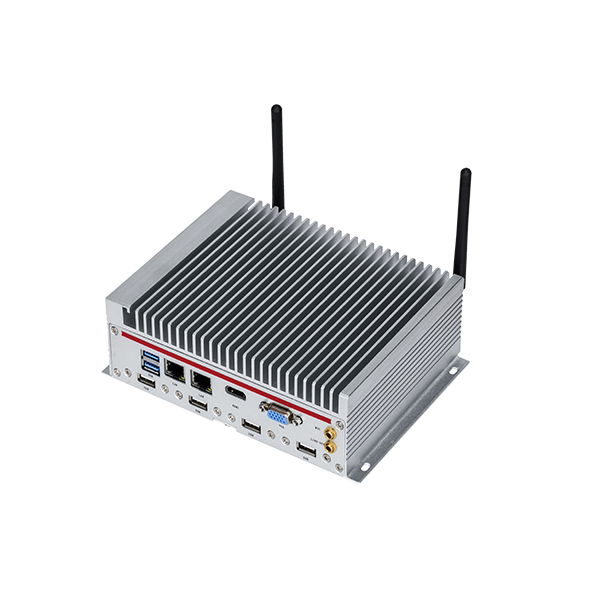

該系統的中央處理器基本配置要求：低功耗酷睿7代處理器、板載內存4G、硬盤128G、顯存1G，安裝windows7操作系統。

2、多串口

配備6個標準的RS232串口，用來連接工業打印機或微信打印機，作為兼容原來產品的通信口或其他滅火器設備，以及作為內部設備的通信用。

3、顯示接口

VGA和HDMI接口，實現同步和異步雙顯。

4、音頻接口

用于實現報警的語音提示功能,?加上圖形顯示功能,?實現一個多媒體的報警控制器。

5. 網絡接口

用于遠程登錄,?聯網組成大的報警網絡。
